宮中取水ダム及び信濃川発電所の施設紹介

更新日:2021年04月01日

宮中取水ダム

 宮中取水ダムは昭和14年に新潟県十日町市(旧中里村)、一級河川信濃川に建設されました。JR東日本株式会社による企業私有ダムです。宮中取水ダムの宮中取水口及び宮中第二取水口で取り入れた水は、沈砂池で土砂を沈殿させた後、水路トンネルを通り調整池に入り、電力の需要に応じて千手発電所、小千谷発電所、小千谷第二発電所へ送水され、発電が行われています。水力発電は、地球環境の観点では発電過程において二酸化炭素等の温室効果ガスを排出しないクリーンなエネルギー源であり、地球温暖化防止の観点からも非常に重要な役割を担っています。宮中取水ダムは上越線や首都圏の山手線、東北・上越新幹線などの電車を動かすための電力供給に重要な役割を果たしています。

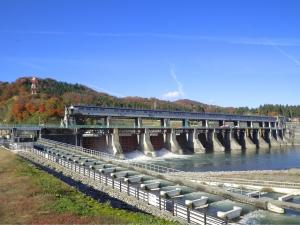

青空の下に、コンクリートでできた大きな施設がある宮中取水ダムの写真

宮中取水ダム

施設規模

ダム形式

重力式コンクリートダム

堤高

16.8メートル

堤延長

330.8メートル

総貯水容量

97万立方メートル

千手発電所

 千手発電所は、昭和14年に運用を開始された水力発電所です。宮中取水ダムの宮中取水口で取り入れられた水は、沈砂池で土砂を沈殿させた後、水路トンネルを通り浅河原調整池へ入ります。ここで電力の需要に応じて調整された水は、圧力トンネルで千手発電所へ導かれ、発電機を回して電力を発生させます。千手発電所で一度使用された水は、さらに水路トンネルを通り小千谷市の山本調整池へ導かれ、小千谷発電所で発電に使用された後、信濃川に放流されます。

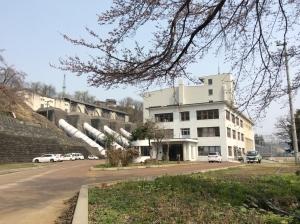

白い建物が丘の上に建っている、千手発電所の写真

千手発電所

施設規模

有効落差

52.1メートル

水車発電機台数

5台

使用水量

最大毎秒250立法メートル

認可出力

最大12万キロワット

調整池

85.3万立方メートル

放水路

1,720メートル・2条

浅河原調整池

 宮中取水ダムの宮中取水口で取り入れられた水は、沈砂池で土砂を沈殿させた後、水路トンネルを通り浅河原調整池へ入ります。ここで電力の需要に応じて調整された水は、圧力トンネルで千手発電所へ導かれ、発電機を回して電力を発生させます。

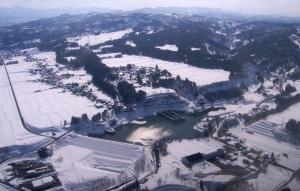

雪が積もった地面に囲まれた、浅河原調整池を上空から撮影した写真

浅河原調整池

施設規模

堤高

37メートル

堤頂長

291.8メートル

有効貯水容量

85.3万立方メートル

小千谷発電所

 小千谷発電所は、昭和26年に運用を開始した水力発電所です。千手発電所で一度使用された水は、水路トンネルを通り小千谷市の山本調整池へ入ります。ここで電力の需要に応じて調整された水は、小千谷発電所へ導かれ、発電機を回して電力を発生させます。小千谷発電所で発生させた電力は、一部を66キロボルトに昇圧して上越線(長岡から土樽まで)の電車運転用に供給され、残りは154キロボルトに昇圧されて千手発電所に送ります。この電力は、千手発電所の電力と共にJR東日本所有の送電線で、関東一円の列車運転等用として、東京の武蔵境交流変電所に送られます。発電のために使用された水は、信濃川に放流されます。

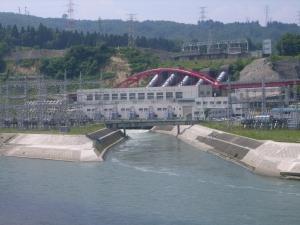

川を跨ぐように建っている、大きな施設がある小千谷発電所の写真

小千谷発電所

施設規模

有効落差

48.2メートル

水車発電機台数

5台

使用水量

最大毎秒300立方メートル

認可出力

最大12.3万キロワット

調整池(有効貯水容量)

103.2万立方メートル

放水路

228メートル・1条

小千谷第二発電所

 小千谷第二発電所は、平成2年に運用が開始された水力発電所です。宮中取水ダムの宮中第二取水口で取り入れられた水は、一部を浅河原調整池に分水し、水路トンネルを通り小千谷市の山本第二調整池へ導かれ、発電機を回し電力を発生させます。小千谷第二発電所で発生させた電力は、275キロボルトに昇圧され別ルートの送電線で送られて関東一円の列車運転等用として供給されます。発電のために使用された水は、信濃川に放流されます。

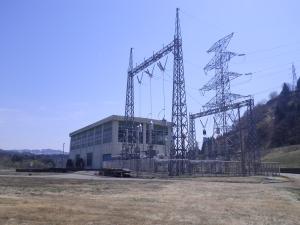

草地の中に、様々な鉄塔がある小千谷第二発電所が建っている写真

小千谷第二発電所

施設規模

有効落差

107.4メートル

水車発電機台数

2台

使用水量

最大毎秒220立法メートル

認可出力

最大20.6万キロワット

調整池(有効貯水容量)

320.0万立方メートル

放水路

116メートル・1条

山本調整池及び山本第二調整池

 千手発電所で一度使用された水は、さらに水路トンネルを通り小千谷市の山本調整池に入ります。また、宮中取水ダムの宮中第二取水口で取り入れられた水は、一部を浅河原調整池に分水し、水路トンネルを通り小千谷市の山本第二調整池に入ります。いずれも発電に使用された後に信濃川に放流されます。

森や田んぼの中に湖がある、山本調整池及び山本第二調整池を上空から撮影した写真

山本調整池及び山本第二調整池

施設規模

山本調整池

堤高

27.5メートル

堤頂長

926.6メートル

有効貯水容量

103.2万立方メートル

山本第二調整池

堤高

42.4メートル

堤頂長

1,392メートル

有効貯水容量

320万立方メートル

発電された電力の流れ

 小千谷発電所で発生させた電力は、一部が上越線(長岡から土樽の間)の列車運転用に供給され、残りは千手発電所の電力と共に、関東一円の列車運転等用として、東京の武蔵境交流変電所へ送られます。一方、小千谷第二発電所で発生させた電力は、関東一円の列車運転等用に供給されているほか、東北・上越新幹線の運転用電力としても供給されています。発電量は調整池の運用で調整され、関東圏に対しては朝と夕方のラッシュ時に合わせて集中的に発電が行われ、ピーク時の電力需要に対応しています。

取水された水は発電以外にも利用されます

 JR東日本の信濃川発電所(千手発電所、小千谷発電所、小千谷第二発電所)で取水されている水は、発電所の設備を利用して、春から秋にかけては農業用のかんがい用水として、冬には十日町市と小千谷市の流雪溝用水としても利用されています。

黄色い稲穂が生えそろっている田んぼの横に、用水路が流れている写真

かんがい用水利用

雪の積もった道に、ふたが開けられた流雪溝がある写真

流雪溝用水利用
